导波雷达物位计简介
原理

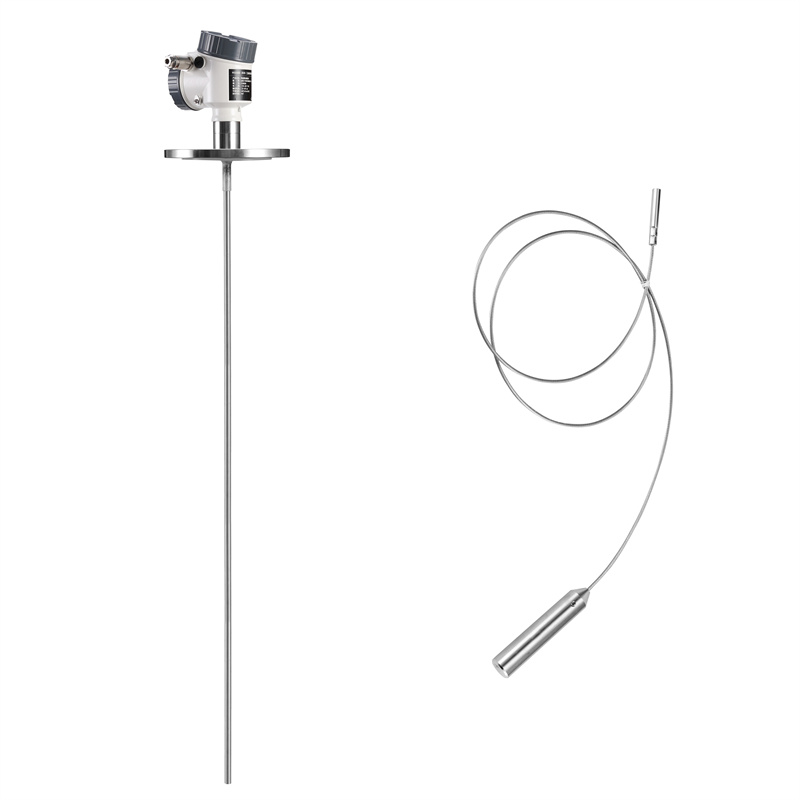

导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。特点
由于采用了先进的微处理器和独特的EchoDiscovery 回波处理技术，导波雷达物位计可以应用于各种复杂工况。多种过程连接方式及探测组件的型式，使得LGR2X 系列导波雷达物位计适于各种复杂工况及应用场合。如：高温、高压及小介电常数介质等。
采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。

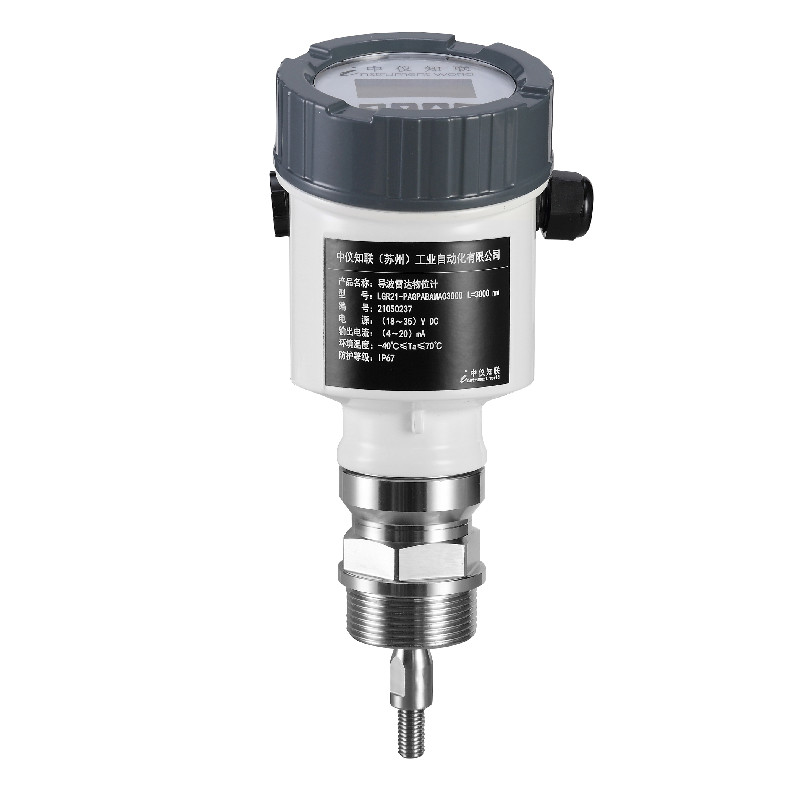

导波雷达物位计LGR21
仪表概况应 用:
液体及固体测量 ，复杂过程条件
技术指标：
最 大 量 程: 缆: 30m /棒: 6m
精 度: ±5mm
过 程 连 接: G1½A /G2A /1 ½NPT
探杆/缆材料: 不锈钢316L
过 程 温 度: ( -40～150) ℃
过 程 压 力: (- 0.1 ～4)MPa
信 号 输 出: (4 ～ 20)mA/HART
电 源: 两线制(DC 24V )/ 四线制(DC 24V/AC 220V)
导波雷达物位计LGR22
仪表概况应 用:
强腐蚀性液体介质
技术指标
最 大 量 程: 6m
精 度: ±5mm
过 程 连 接: PTFE 法兰
探杆/缆材料: 不锈钢外包 PTFE
PTFE棒直径: Φ10mm
过 程 温 度: ( -40～150) ℃
过 程 压 力: (- 0.1 ～1.6)MPa
信 号 输 出: (4 ～ 20)mA/HART
电 源: 两线制(DC 24V )/ 四线制(DC 24V/AC 220V)
导波雷达物位计LGR23
仪表概况应 用:
液体测量特别是小介电常数液体，复杂过程条件
技术指标：
最 大 量 程: 6m
精 度: ±5mm
过 程 连 接: G1½A /G2A
探杆/缆材料: 不锈钢316L/PTFE
过 程 温 度: ( -40～150) ℃
过 程 压 力: (- 0.1 ～4)MPa
信 号 输 出: (4 ～ 20)mA/HART
电 源: 两线制(DC 24V )/ 四线制(DC 24V/AC 220V)

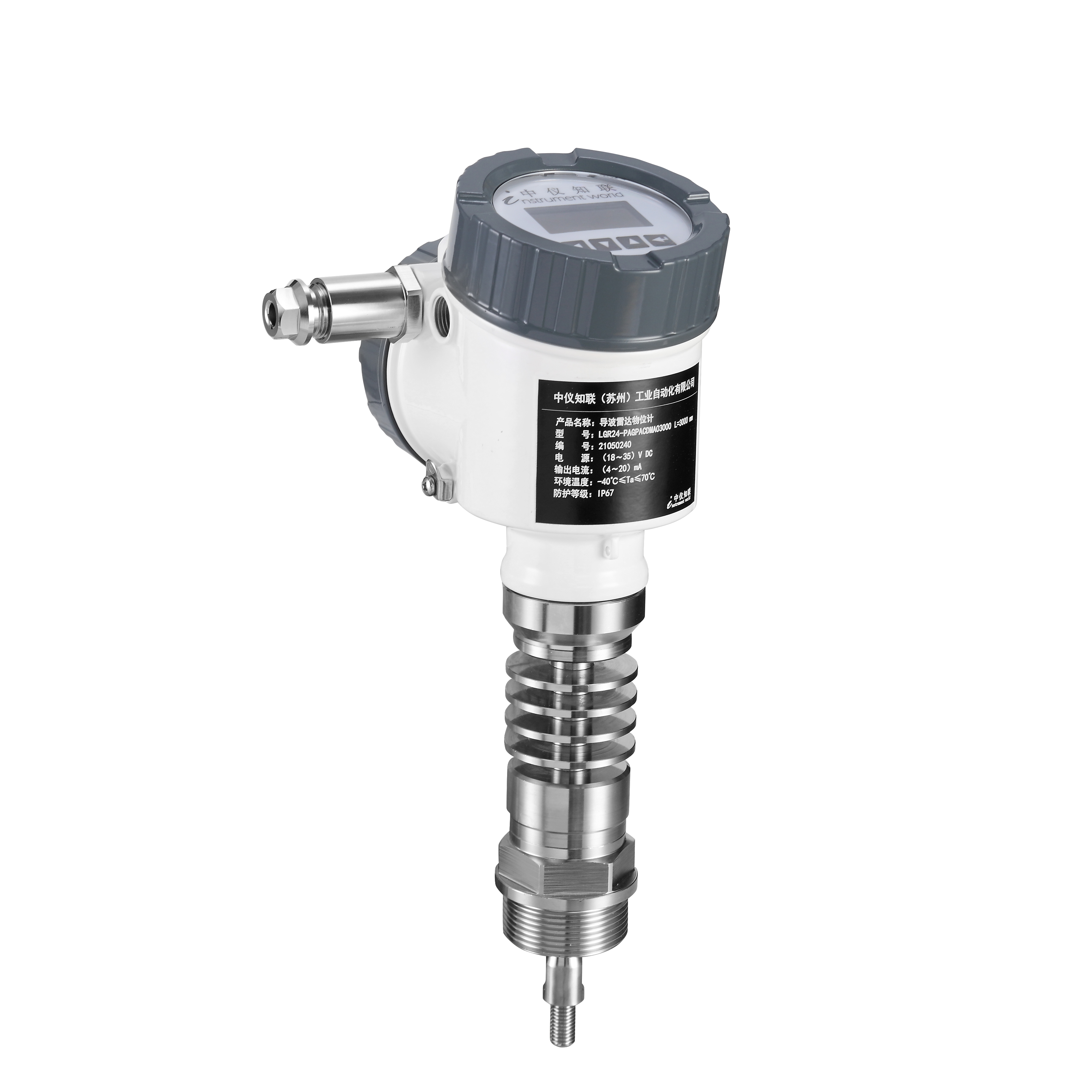

导波雷达物位计LGR24
仪表概况应 用:
液体测量 ，高温高压工况， 复杂过程条件
技术指标：
最 大 量 程: 缆: 30m /棒: 6m
精 度: ±5mm
过 程 连 接: G1½A /G2A/1 ½NPT
探杆/缆材料: 不锈钢316L/陶瓷
过 程 温 度: ( -40～200) ℃
过 程 压 力: (- 0.1 ～4)MPa
信 号 输 出: (4 ～ 20)mA/HART
电 源: 两线制(DC 24V )/ 四线制(DC 24V/AC 220V)
导波雷达物位计LGR25
仪表概况应 用:
液体测量 ，高温高压工况， 复杂过程条件
技术指标：
最 大 量 程: 缆: 30m /棒: 6m
精 度: ±5mm
过 程 连 接: G1½A /G2A/1 ½NPT
探杆/缆材料: 不锈钢316L/陶瓷
过 程 温 度: ( -200～400) ℃
过 程 压 力: (真空 ～40)MPa
信 号 输 出: (4 ～ 20)mA/HART
电 源: 两线制(DC 24V )/ 四线制(DC 24V/AC 220V)
