调频连续波80G雷达物位计

80G 雷达物位计采用调频连续波(FMCW )技术。天线发射高频的调频雷达信号,雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同一天线接收。在同一时刻,发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号,经快速傅里叶变换(FFT )得到反射回波的频谱,并以此计算得出待测目标的距离。

80G雷达物位计产品简介

简介

    调频连续波80G 雷达物位计采用调频连续波(FMCW )技术。天线发射高频的调频雷达信号,雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同一天线接收。在同一时刻,发射信号频率与接收信号频率的频率差与被测距离成正比。采集到的频率差信号,经快速傅里叶变换(FFT )得到反射回波的频谱,并以此计算得出待测目标的距离。


产品特点

    80G 雷达相对于26G 或6G 雷达具有频率更高,波长更短,波束角更小,能量更加集中的特点;加上FMCW 技术的应用,使其具有以下特点:
1. 量程大,盲区小;
2. 波束角小,天线尺寸小,便于安装。受罐体接管尺寸、障碍物影响小;
3. 测量精度高,抗干扰能力强,可靠性高。


基本要求

    天线发射微波时,都有一定的发射角。从天线下缘到被测介质表面之间,发射的微波波束所辐射的区域内,不得有障碍物,安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、支架等。必要时,须进行“虚假回波学习”。另外须注意微波波束不得与加料料流相交。
    安装仪表时还要注意:最高料位不得进入测量盲区;仪表距罐壁必须保持一定的距离;仪表的安装尽可能使天线的发射方向与被测介质表面垂直。
    安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本质安全型防爆仪表的外壳材料采用塑料PBT/ 铝ADC12;本安+ 隔爆型防爆仪表的外壳材料采用铝ADC12。防爆型仪表可安装在有防爆要求的场合,仪表必须接大地。



LR62雷达物位计

应    用:
   液体适合强腐蚀性液体蒸汽 、泡沫
技术指标:
测  量 范  围:   0~30m
测  量 精  度:   ±2mm
过  程 温  度:   (-40~130)℃,(-40~200)℃
过  程 压  力:   -0.1~2.5MPa
频         率:   80 GHz
信  号 输  出:   (4~20)mA/HART;RS485/MODBUS协议
电         源:   24VDC/220VAC
现场显示/按键:   可选
外         壳:   塑料PBT、铝ADC12、316L
天  线 类  型:   DS/DQ/ES/EQ..
天  线 材  料:   316L+PTFE/316L+PFA..
安  装 形  式:   法兰 .
防  护 等  级:   P67/IP66........
※  注   1. 外壳选B,防护等级为IP66; 外壳选A/D,防护等级为IP67.
         2. 天线尺寸分别为DN50 和DN80,测量精度均为±2mm;

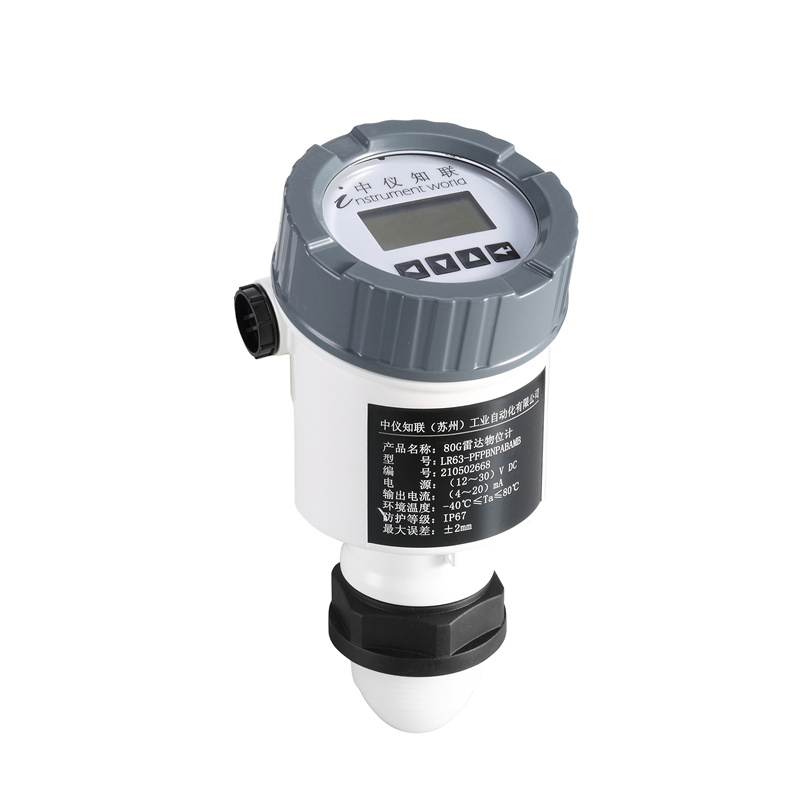

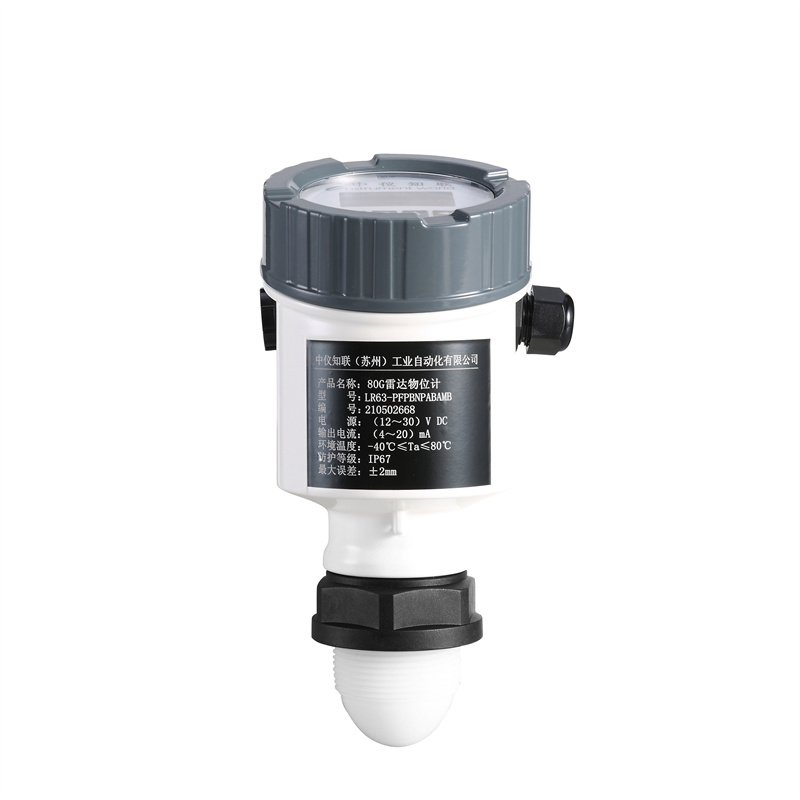

LR63雷达物位计

应    用:
   液体适合强腐蚀性/ 耐压液体
技术指标:
测  量 范  围:   0~10m/0~30m/0~120m
测  量 精  度:   ±2mm/±5mm
过  程 温  度:   (-40~130)℃/(-40~200)℃
过  程 压  力:   (-0.1~0.1)MPa( 适合耐腐蚀液体)
                (-0.1~2.5)MPa( 适合耐压液体)
频         率:   80 GHz
信  号 输  出:   (4~20)mA/HART;RS485/MODBUS协议
电         源:   24VDC/220VAC
现场显示/按键:   可选
外         壳:   塑料PBT、铝ADC12、316L
天  线 类  型:   DS/DQ/ES/EQ..
天  线 材  料:   316L+PTFE/316L+PFA..
安  装 形  式:   螺纹.
防  护 等  级:   IP67/IP66........
※  注  1. 外壳选B,防护等级为IP66; 外壳选A/D,防护等级为IP67.
 2. 天线直径为 21mm 时 , 仪表量程 0~ 10m, 测量精度 ±2mm; 天线直径为 43mm, 仪表量程0~30m, 测量精度 ±2mm; 天线直径为 76/65mm 时 , 仪表量程 0~120m, 测量精度 ±5mm



LR64雷达物位计

应    用:
   液体, 卫生级
技术指标:
测  量 范  围:   0~30m
测  量 精  度:   ±2mm
过  程 温  度:   (-40~130)℃
过  程 压  力:   (-0.1~1)MPa
频         率:   80 GHz
信  号 输  出:   (4~20)mA/HART;RS485/MODBUS协议
电         源:   24VDC/220VAC
现场显示/按键:   可选
外         壳:   B/A/D/K
天  线 类  型:   KW/KQ
天  线 材  料:   316L+PTFE/316L+PFA..
安  装 形  式:   2"卡盘/ 3½" 卡盘
防  护 等  级:   IP67/IP66
※  注  1. 外壳选B,防护等级为IP66; 外壳选A/D/K,防护等级为IP67.
    2. 天线尺寸分别为DN50 和DN80,测量精度均为±2mm;

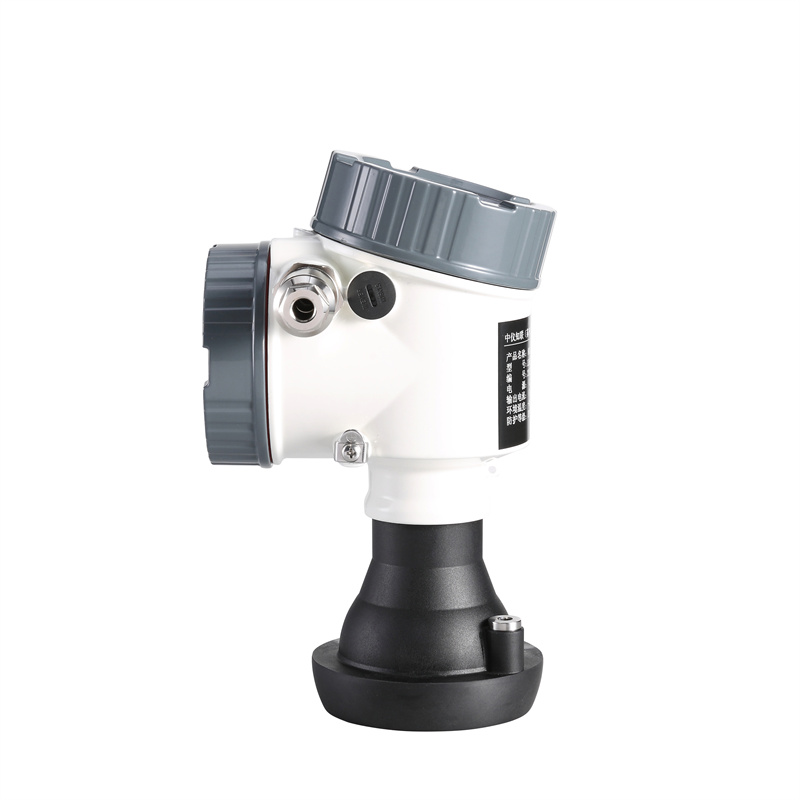

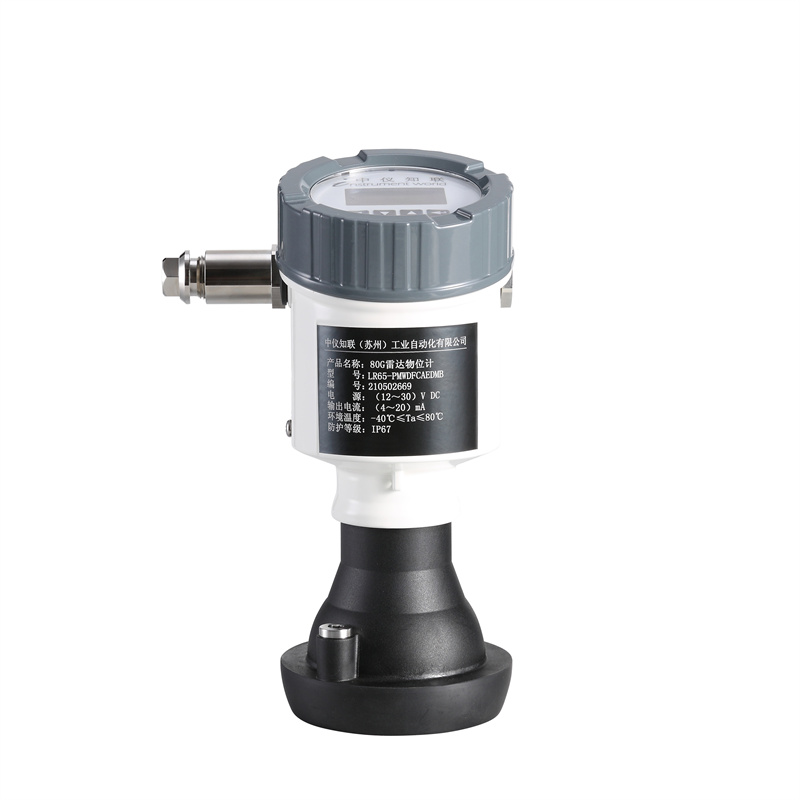

LR65雷达物位计

应    用:
   固体/ 液 存储容器/ 过程容器或强粉尘场合
技术指标:
测  量 范  围:   120m
测  量 精  度:   ±5mm
过  程 温  度:   (-40~200)℃
过  程 压  力:   (-0.1~0.3)MPa
频         率:   80 GHz
信  号 输  出:   (4~20)mA/HART;RS485/MODBUS协议
电         源:   24VDC/220VAC
现场显示/按键:   可选
外         壳:   B/A/D
天  线 类  型:   MW/NW/RW/HG/JG
天  线 材  料:   铝衬塑料+PP/316L+PTFE/316L+PTFE 带散热..
安  装 形  式:   法兰/ 螺纹/ 吊架
防  护 等  级:   IP67/IP66
※  注  1. 外壳选B,防护等级为IP66; 外壳选A/D,防护等级为IP67.
        2. 天线直径为76/65mm 时,仪表量程0~120m,测量精度±5mm.
